Inbetriebnahme des VerseGrip-Spannfutters
Die VerseGrips erweitern den „Inverse3 “ um die Möglichkeit, die Ausrichtung zu erfassen. Dieser Artikel beschreibt die Installation des VerseGrip Quill sowie dessen Funktionen. Dieses Produkt wird zugunsten des VerseGrip Stylus aus dem Sortiment genommen.
Aufbau des VerseGrip-Schreibfeders

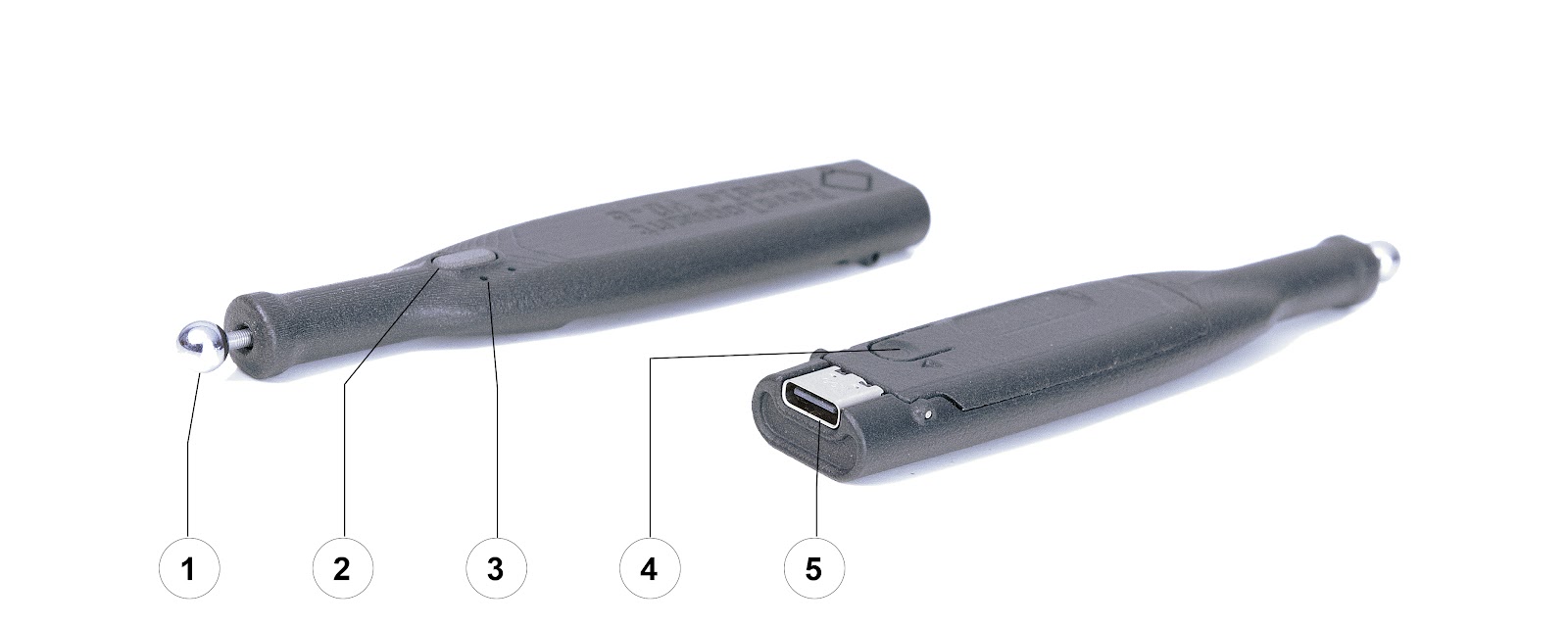

Der VerseGrip Quill weist an der Außenseite fünf wesentliche Merkmale auf: (1) den kugelförmigen Stecker, der in das Kardangelenk des „Inverse3 “ eingesteckt wird, (2) die Eingabetaste, (3) die Status-LEDs, (4) die Kalibrierungstaste und (5) den USB-C-Anschluss.
Im Inneren enthält die hier beschriebene VerseGrip-Spindel einen 3-Achsen-Orientierungssensor sowie einen Werkzeugbefestigungssensor, der erkennt, wenn die VerseGrip-Spindel an ein Gerät angeschlossen wird Inverse3.
Montage und Kalibrierung des VerseGrip Quill
Laden Sie zunächst die Treiber für den VerseGrip Quill herunter und installieren Sie sie auf Ihrem Computer. Schließen Sie anschließend den VerseGrip Quill über das USB-C-Kabel an den Computer an.

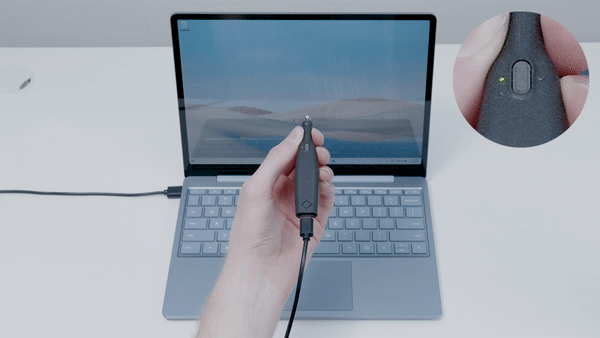

Vor dem Gebrauch muss der VerseGrip Quill kalibriert werden; nach längerem Gebrauch kann eine erneute Kalibrierung erforderlich sein. So kalibrieren Sie ihn:
- Halten Sie den VerseGrip Quill unter Spannung senkrecht zum Bildschirm.
- Halten Sie die Kalibrierungstaste unterhalb des VerseGrip Quill 3 Sekunden lang gedrückt.
- Halten Sie den VerseGrip Quill weiterhin 2 Sekunden lang auf Ihren Bildschirm gerichtet.
Während der Kalibrierung leuchtet die gelbe LED kontinuierlich. Wenn die gelbe LED zweimal blinkt, ist die Kalibrierung abgeschlossen.
Status der LEDs
Der VerseGrip Quill verfügt über zwei LEDs, die den Stromversorgungs- und den Kalibrierungsstatus anzeigen.
| DEL | État | Satzung |
|---|---|---|
| Verte | eingeschaltet | Unter Spannung |
| Verte | erloschen | Außer Betrieb |
| Gelb | eingeschaltet | Kalibrierung läuft |
| Gelb | 2 Blinksignale | Kalibrierung abgeschlossen |
Orientierungspunkte

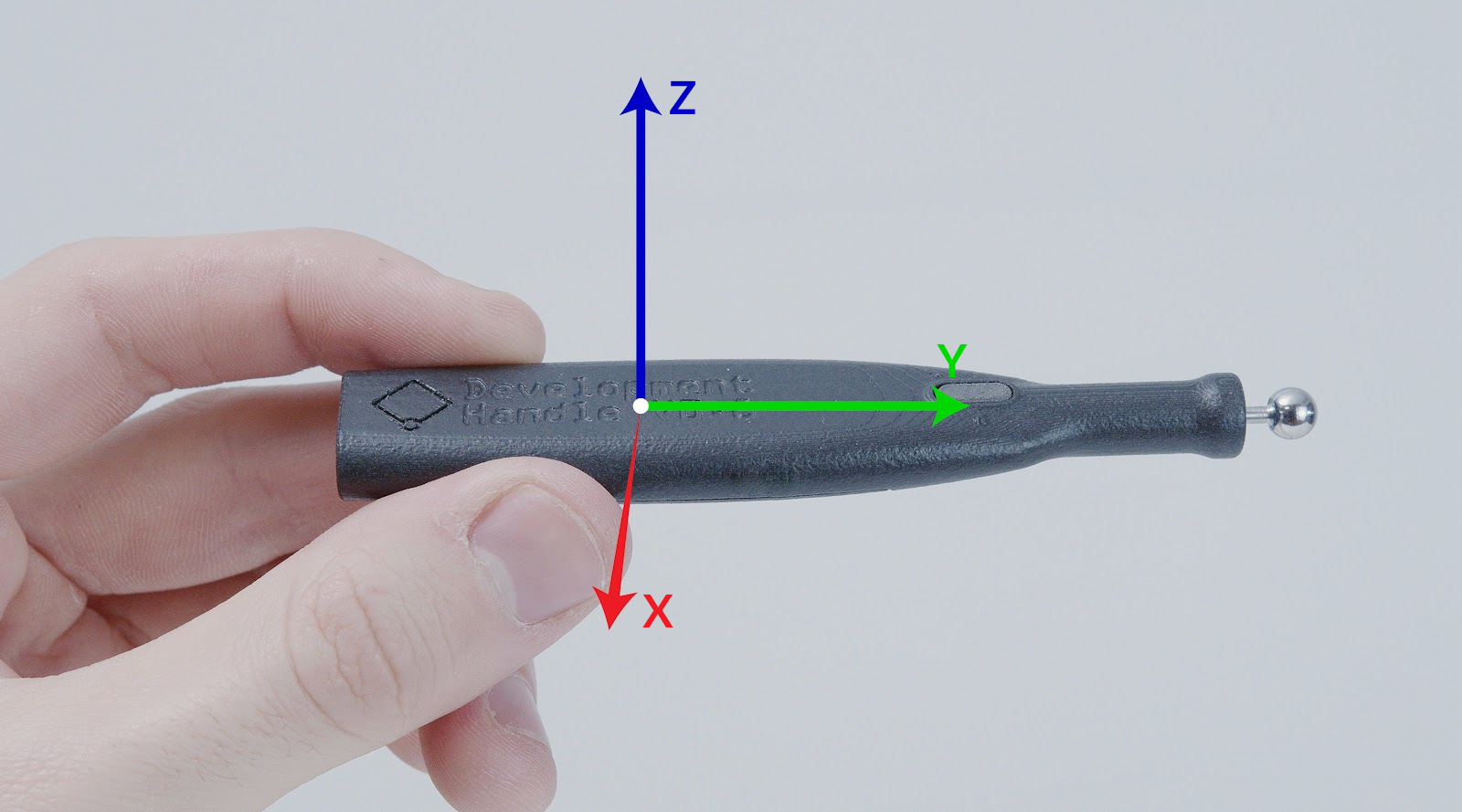

Der VerseGrip Quill verwendet ein rechtsdrehendes Koordinatensystem, ähnlich wie der „Inverse3 “, und seine Achsen sind unten dargestellt.
