VerseGrip Quill – Erste Schritte
VerseGrips erweitert den „ Inverse3 “ um eine Gestenverfolgungsfunktion. In diesem Artikel werden die Einrichtung des „VerseGrip Quill“ sowie dessen Funktionen vorgestellt. Das Produkt wird schrittweise aus dem Sortiment genommen und durch den „VerseGrip Stylus“ ersetzt.
Aufbau des VerseGrip-Quill

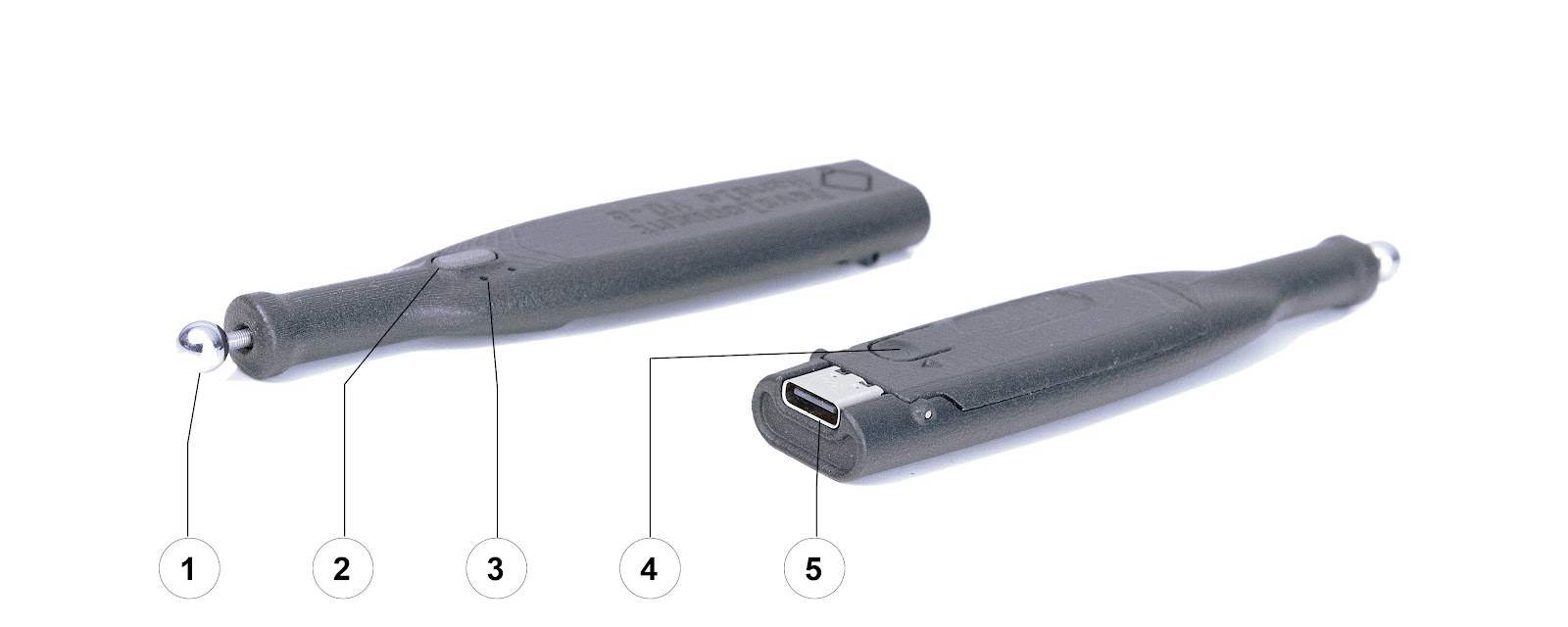

Der VerseGrip Quill verfügt über fünf wesentliche Merkmale:(1) ein Kugelgelenk, das an das Inverse3 -Kardan-Gelenk montiert werden kann;(2) eine Eingabetaste;(3) eine Status-LED;(4) eine Kalibrierungstaste; sowie (5) einen USB-C-Anschluss.
Der VerseGrip Quill mit integrierter Tracking-Funktion verfügt über einen dreiachsigen Lagesensor sowie einen Werkzeugaufsatzsensor, der erkennt, wann der VerseGrip Quill an ein Gerät von Inverse3 angeschlossen ist.
Einrichtung und Kalibrierung des VerseGrip Quill
Laden Sie zunächst denVerseGrip Quill-Treiberherunter und installieren Sie ihn auf Ihrem Computer. Schließen Sie anschließend den VerseGrip Quill über ein USB-C-Kabel an den Computer an.

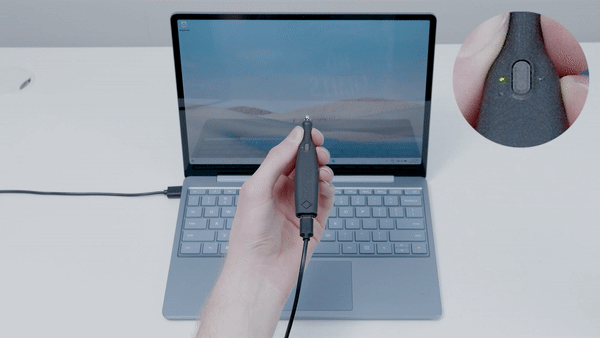

Vor der Verwendung muss der VerseGrip Quill kalibriert werden; nach längerem Gebrauch kann eine erneute Kalibrierung erforderlich sein. Die Kalibrierung erfolgt wie folgt:
- Richten Sie den eingeschalteten VerseGrip Quill senkrecht auf den Bildschirm aus
- Halten Sie die Kalibrierungstaste an der Unterseite des VerseGrip Quill 3 Sekunden lang gedrückt
- Halten Sie den VerseGrip Quill 2 Sekunden lang in Richtung des Displays.
Während des Kalibrierungsvorgangs leuchtet die gelbe LED dauerhaft. Wenn die gelbe Kalibrierungsanzeige zweimal blinkt, ist die Kalibrierung abgeschlossen.
LED-Status
Der VerseGrip Quill verfügt über zwei LED-Anzeigen, die den Betriebszustand bzw. den Kalibrierungszustand anzeigen.
| LED | Status | Erläuterung |
|---|---|---|
| Grün | 亮 | Gerät einschalten |
| Grün | auslöschen | Stromversorgung ausgeschaltet |
| Gelb | 亮 | Wird kalibriert |
| Gelb | 2-mal blinken | Kalibrierung abgeschlossen |
Bezugskoordinatensystem

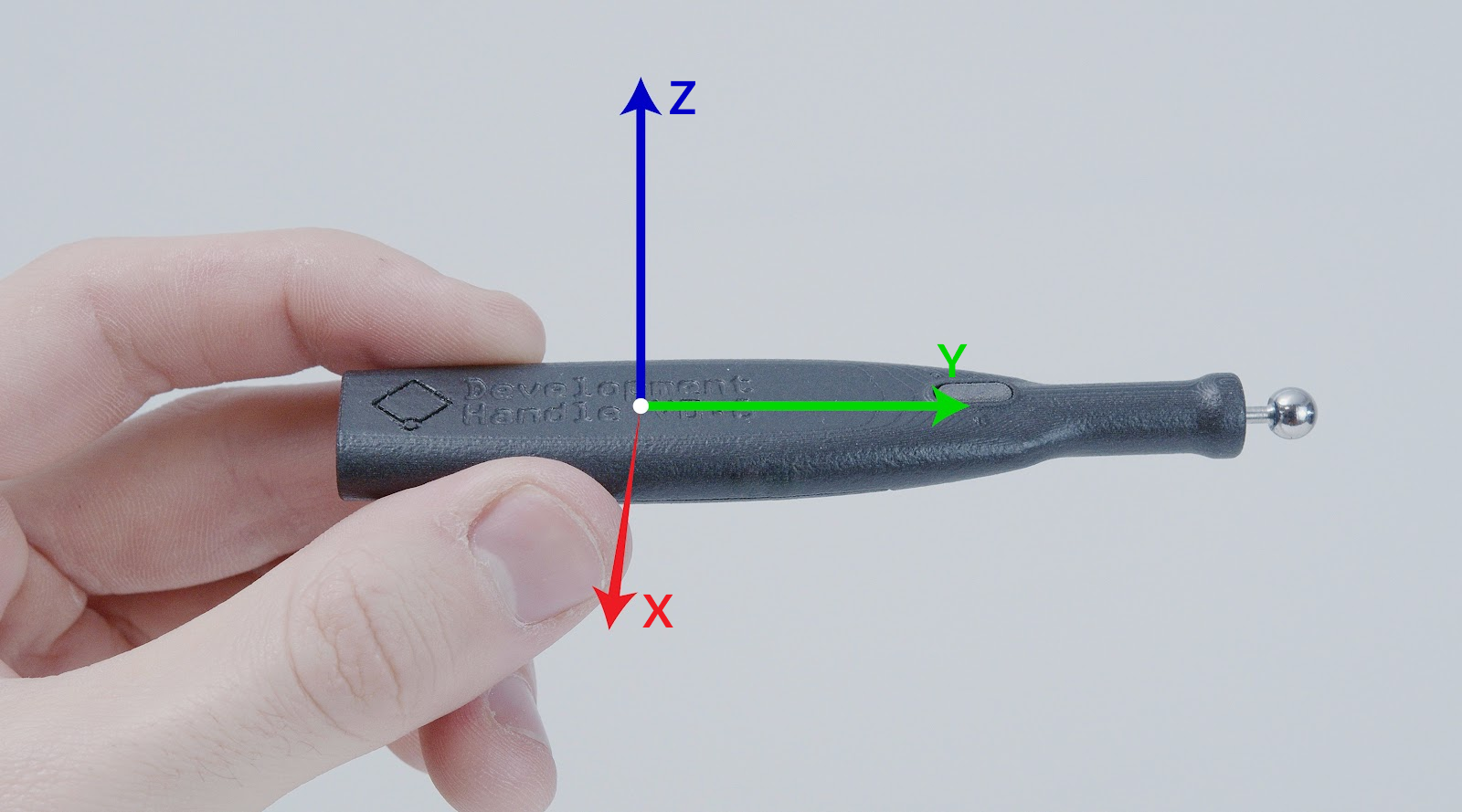

VerseGrip Quill verwendet ein Rechtshänder-Koordinatensystem, genau wie Inverse3 . Die einzelnen Achsen sind in der folgenden Abbildung dargestellt.
