Erste Schritte mit VerseGrip Quill
VerseGrips erweitert Inverse3 um eine Funktion zur Richtungserkennung. In diesem Dokument werden die Einrichtung und die Funktionen des VerseGrip Quill erläutert. Dieses Produkt wird schrittweise aus dem Sortiment genommen; das Nachfolgeprodukt ist der VerseGrip Stylus.
Aufbau des VerseGrip-Quill

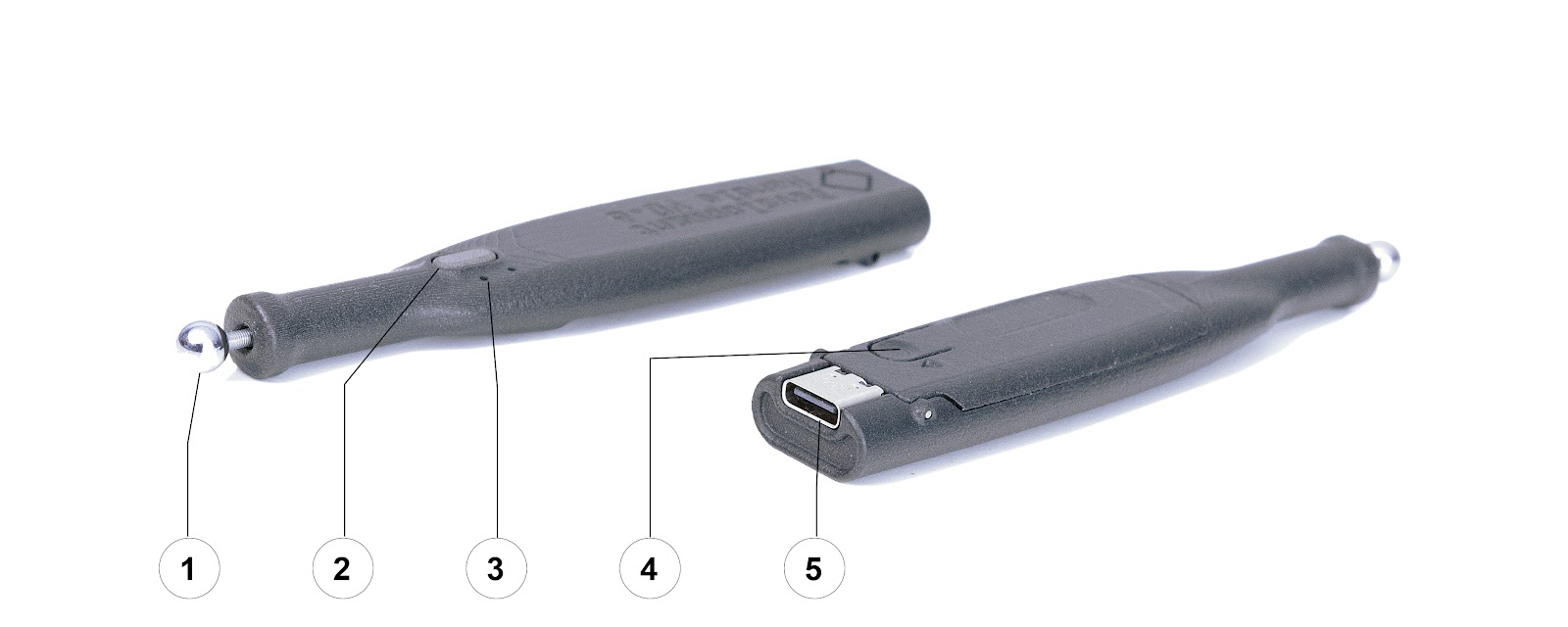

An der Außenseite des VerseGrip Quill befinden sich vier Hauptfunktionen: (1) ein Kugelgelenk zur Befestigung am „ Inverse3 “-Gimbal, (2) eine Eingabetaste, (3) eine Status-LED, (4) eine Kalibrierungstaste und (5) ein USB-C-Anschluss.
Der interne, nachverfolgbare VerseGrip Quill enthält einen dreiachsigen Sensor sowie einen Werkzeugbefestigungssensor, der den Zeitpunkt des Anschlusses des VerseGrip Quill an das „ Inverse3 “-Gerät erkennt.
Einrichtung und Kalibrierung des VerseGrip-Quill
Laden Sie zunächst dasVerseGrip Quill-Treiberprogrammauf Ihren Computer herunter und installieren Sie es. Schließen Sie anschließend den VerseGrip Quill über ein USB-C-Kabel an Ihren Computer an.

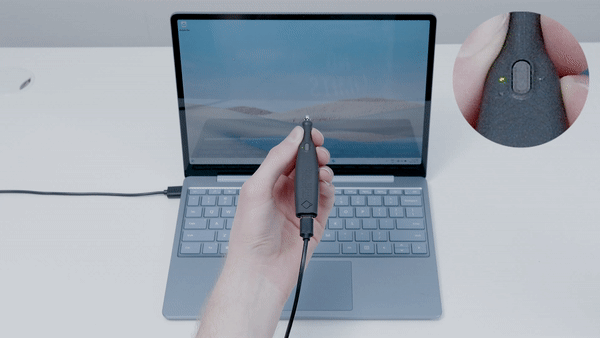

Vor der Verwendung muss der VerseGrip Quill kalibriert werden; nach längerem Gebrauch kann eine erneute Kalibrierung erforderlich sein. Die Kalibrierung erfolgt wie folgt:
- Halten Sie den eingeschalteten VerseGrip Quill so, dass er senkrecht zum Monitor steht.
- Halten Sie die Kalibrierungstaste am unteren Ende des VerseGrip Quill 3 Sekunden lang gedrückt.
- Halten Sie den VerseGrip Quill 2 Sekunden lang in Richtung des Monitors.
Während der Kalibrierung leuchtet die gelbe LED durchgehend. Wenn die gelbe Kalibrierungsanzeige zweimal blinkt, ist die Kalibrierung abgeschlossen.
LED-Status
Der VerseGrip Quill verfügt über zwei LEDs, die den Betriebsstatus und den Kalibrierungsstatus anzeigen.
| LED | Leuchtzustand | Bedeutung |
|---|---|---|
| Grün | Eingeschaltet | Gerät eingeschaltet |
| Grün | Ausschalten | Stromversorgung ausgeschaltet |
| gelb | Eingeschaltet | Kalibrierung läuft |
| gelb | 2-maliges Blinken | Kalibrierung abgeschlossen |
Referenzbild

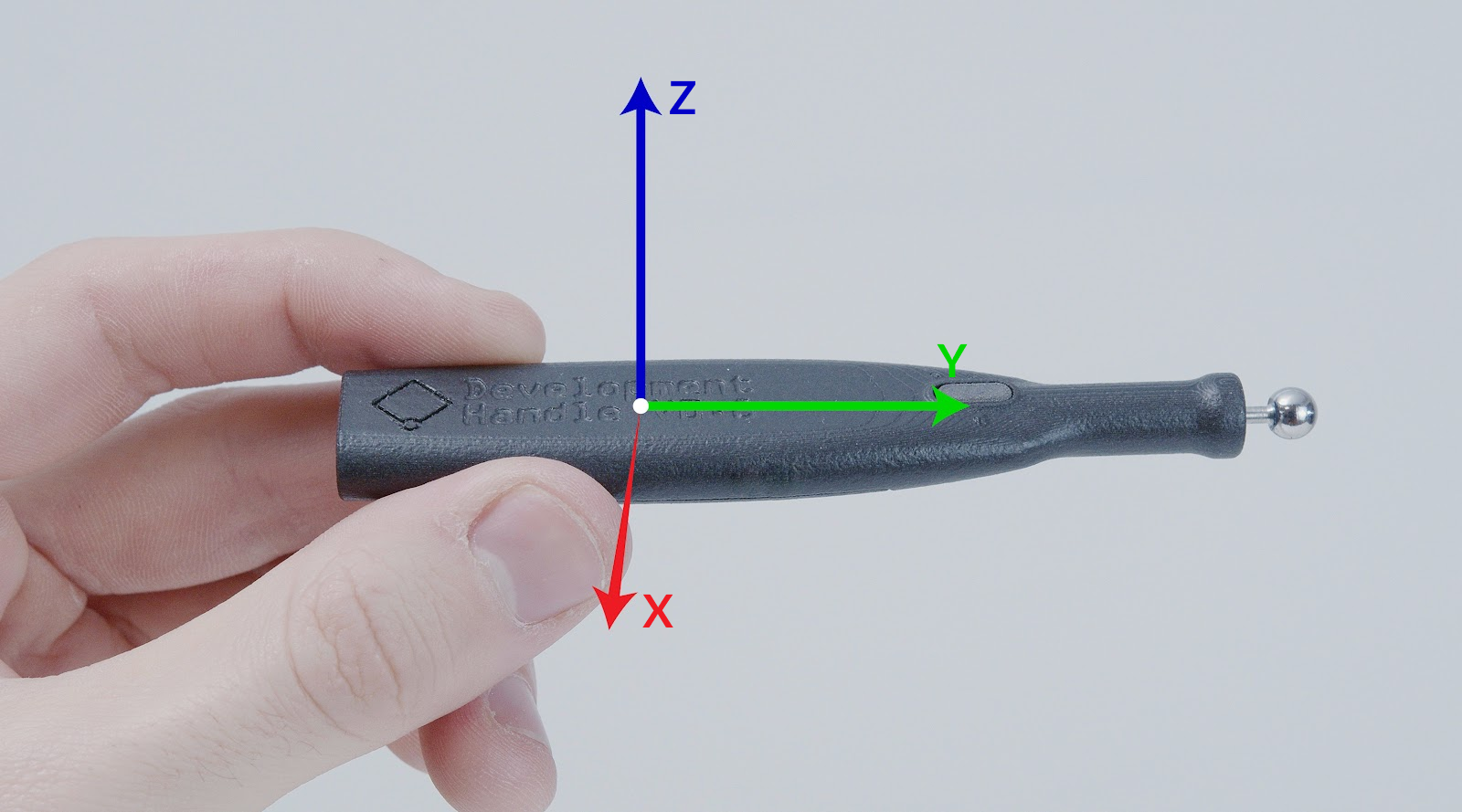

Das Koordinatensystem des VerseGrip Quill ist ebenso wie das Koordinatensystem „ Inverse3 “ ein Rechtshänder-Koordinatensystem, dessen Achsen wie folgt definiert sind:
