Erste Schritte mit dem VerseGrip Quill
VerseGrips erweitert Inverse3 um eine Funktion zur Haltungserfassung. In diesem Artikel werden die Einrichtungsschritte und Funktionen des VerseGrip Quill erläutert. Dieses Produkt wird schrittweise aus dem Sortiment genommen und durch den VerseGrip Stylus ersetzt.
Aufbau des VerseGrip Quill

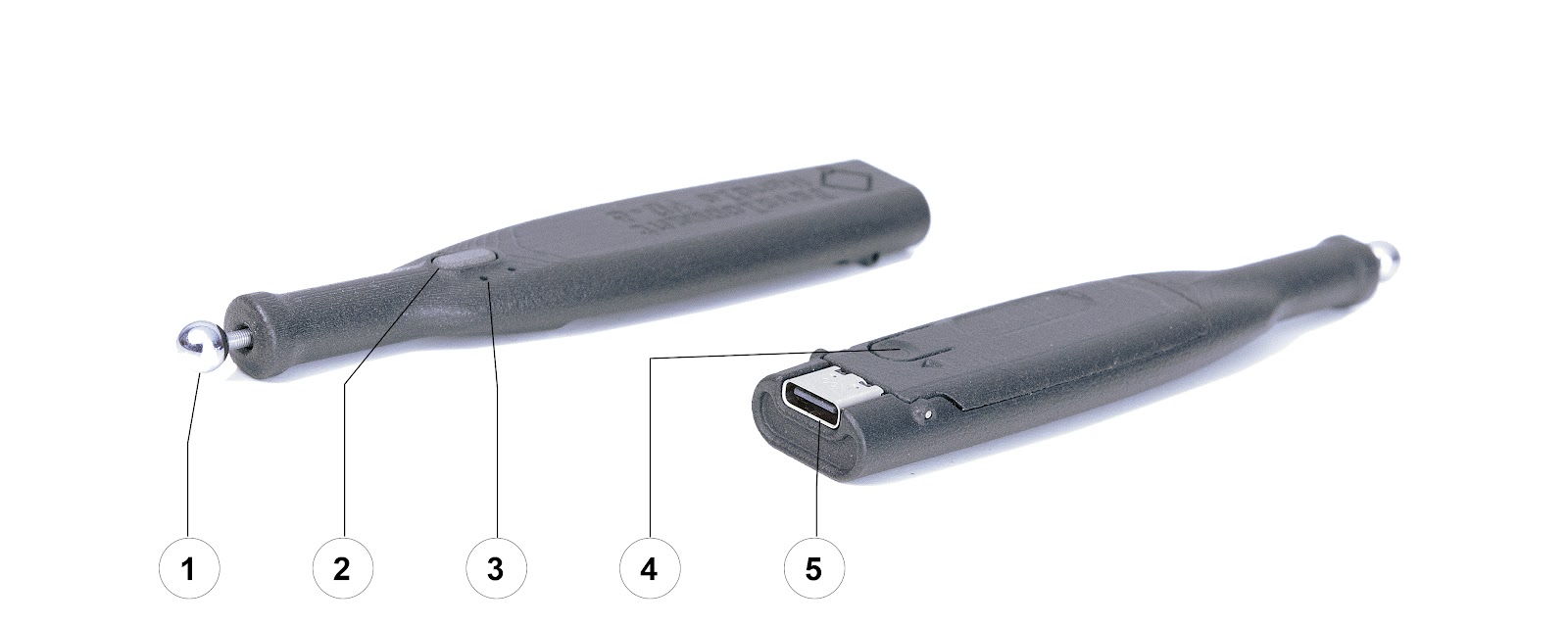

An der Außenseite des VerseGrip Quill befinden sich drei Hauptfunktionen:(1) ein Kugelgelenk, das in das Gimbal „ Inverse3 “ passt,(2) eine Eingabetaste,(3) eine Status-LED,(4) eine Kalibrierungstaste und(5) ein USB-C-Anschluss.
Im Inneren des zu verfolgenden VerseGrip Quill sind ein dreiachsiger Lage-Sensor und ein Werkzeugbefestigungssensor integriert. Letzterer erkennt den Zeitpunkt, zu dem der VerseGrip Quill an ein Inverse3-Gerät angeschlossen wird.
Einrichtung und Kalibrierung des VerseGrip Quill
Laden Sie zunächstden Treiberfür den VerseGrip Quill herunter und installieren Sie ihn auf Ihrem Computer. Schließen Sie anschließend den VerseGrip Quill über ein USB-C-Kabel an den Computer an.

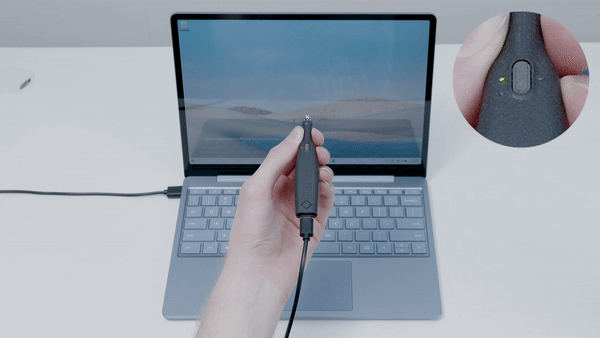

Vor der Verwendung muss der VerseGrip Quill kalibriert werden. Nach längerem Gebrauch kann eine Neukalibrierung erforderlich sein. So führen Sie die Kalibrierung durch:
- Halten Sie den eingeschalteten VerseGrip Quill senkrecht zum Monitor.
- Halten Sie die Kalibrierungstaste an der Unterseite des VerseGrip Quill 3 Sekunden lang gedrückt.
- Halten Sie den VerseGrip Quill weiterhin in Richtung des Monitors und warten Sie weitere 2 Sekunden.
Während der Kalibrierung leuchtet die gelbe LED kontinuierlich. Wenn die gelbe Kalibrierungsanzeige zweimal blinkt, ist die Kalibrierung abgeschlossen.
LED-Status
Der VerseGrip Quill verfügt über zwei LEDs, die den Betriebszustand und den Kalibrierungsstatus anzeigen.
| LED | Zustand | Status |
|---|---|---|
| Grün | Einschalten | Strom einschalten |
| Grün | Licht aus | Stromversorgung ausschalten |
| Gelb | Einschalten | Kalibrierung läuft |
| Gelb | 2-maliges Blinken | Kalibrierung abgeschlossen |
Bezugsrahmen

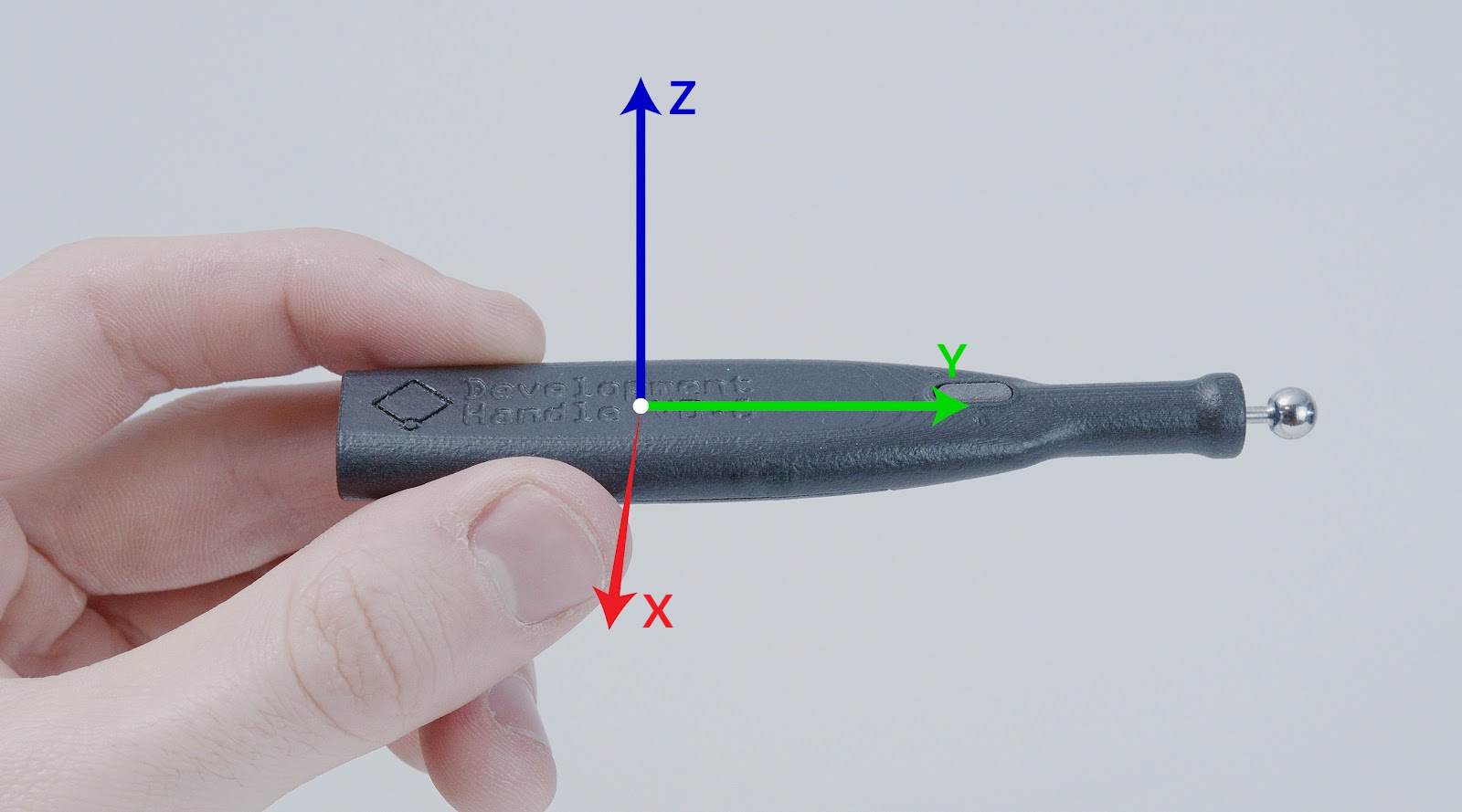

VerseGrip Quill verwendet ebenso wie Inverse3 ein rechtshändiges Koordinatensystem, dessen Achsen im Folgenden dargestellt sind.
